Автор Л. Борисов город Омск.
Улучшение
звучания кинотеатрального лампового усилителя 90У-2 ЛОМО
В
настоящий момент ещё можно приобрести не дорого, ламповые моно усилители 90У-2, от киноустановки
"Украина". Этот усилитель не сложно модернизировать и получить очень приличное
звучание, высокие технические характеристики, что позволяет ему без труда переиграть многие
транзисторные усилители как российского, так и импортного производства.
Примечание: лично я считаю, что старую технику надо холить и лелеять, ведь ее остается все меньше :-( Поэтому лучше создать усилитель с нуля, чем разламывать ради эксперимента заводской приемник или усилитель, ломать - не строить!Константин
Заводская схема без переделки
Спецификация

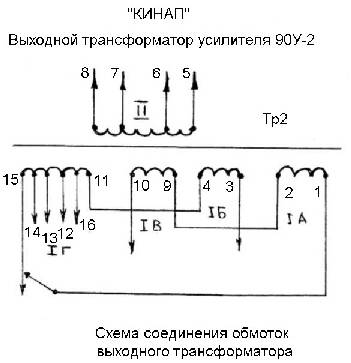

Схема обмоток трансформатора
Модернизация лампового усилителя 90У-2 (двухтактного) PP, заключается в переделке его
принципиальной схемы (смотри схему ниже, нажми на неё для получения увеличенного размера), перевод
его в класс А, удалении общей обратной связи, переделкой блока питания, запиткой накала
входной лампы постоянным стабилизированным напряжением, изготовлением внешнего корпуса.
Трансформатор выходной остаётся без переделки.
Конструкция:
Двухтактный ламповый двухкаскадный усилитель закрытого типа (в новом корпусе) без
цепей отрицательной обратной связи изготовлен моноблоком, с раздельными регуляторами
громкости в каждом моноблоке (канале). Входной каскад реализован на двойных триодах 6Н9С,
выходной на пентодах 6П3С, питание кенотронное.
Для получения большей выходной мощности рекомендуется установить выходные лампы 6П3С-Е
(увеличив Iа, уменьшением катодного резистора). Предпочтительно использовать лампы 6П3С до 1985 г.
выпуска. Ранние лампы октальной серии 6П3С имели позолоченные сетки, что благоприятно
сказывается на звучании всего усилителя. Новые лампы 6П3С-Е могут рассеивать большую мощность, но
умощнение за счет изменения конструкции анода в сторону его укорачивания, навивки не
позолоченной сетки с большим шагом, ухудшили звуковые свойства этой красивой лампы.
Особенности: Переделанный
PP усилитель предназначен для высококачественного усиления музыкальных
программ с CD проигрывателей. Для высококачественного воспроизведения звука, PP
усилитель требует акустических систем с чувствительностью от 90 дБ/Вт. Очень хороший
результат получен с высокочувствительными акустическими системами
на базе доработанных кинотеатральных динамиков.
Основные технические характеристики модернизированного
двухтактного лампового усилителя 90У-2 ЛОМО, без обратной связи:
| Номинальное входное напряжение |
0,3 В |
Номинальная
выходная мощность на 4 Ом (без переделки OUT трансф-ра) |
10 Вт |
Номинальная
выходная мощность на 16 Ом (без переделки OUT трансф-ра) |
10 Вт |
| Номинальный
диапазон воспроизводимых частот (по уровню –3 дБ)
|
15 Гц - 35 кГц |
| Коэффициент
гармоник при выходной мощности 1 Вт в номинальном
диапазоне частот на Rн = 16 Ом |
0,6 %
|
Относительный уровень шума не
более |
80 дБ |

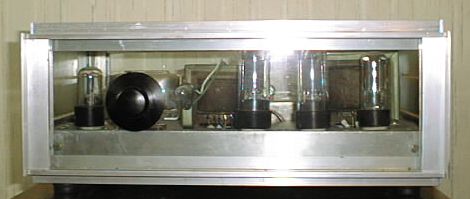

Внешний вид переделанного усилителя 90У-2.
По вопросам модернизации обращаться письмом на E-mail:leohornus@yahoo.com
